陶氏RO膜清洗劑使用條件寬廣，包括清洗頻率、清洗時(shí)間和溫度。由于這樣的不確定性，系統(tǒng)的清洗頻率基于每月不到一次的情況。

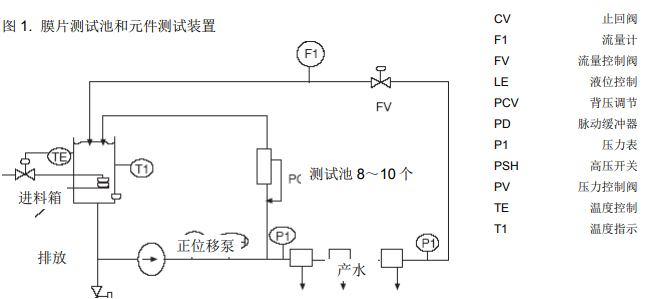

圖1所示的平板測(cè)試池裝置，用來(lái)進(jìn)行清洗劑與陶氏RO膜的兼容性測(cè)試。
具有好的清洗效果的清洗劑往往也會(huì)導(dǎo)致陶氏RO膜元件隨時(shí)間推移發(fā)生脫鹽率的下降，這種清洗后的膜性能衰減，僅僅一次清洗可能觀察不到，為了確定清洗劑的兼容性，須將反滲透膜膜片（至少3份）浸泡在標(biāo)準(zhǔn)濃度的清洗液中2周，然后測(cè)試標(biāo)準(zhǔn)條件下的膜性能，浸泡溫度須是最高允許清洗溫度。
清洗劑符合兼容性要求的條件是：2小時(shí)的清洗不會(huì)降低反滲透膜通量或脫鹽率并且2周浸泡也不會(huì)降低脫鹽率。
2小時(shí)清洗和2周浸泡步驟如下：
2小時(shí)清洗
1、標(biāo)準(zhǔn)條件下測(cè)試膜片（225psi，77℉，2,000ppm氯化鈉溶液）。
2、在推薦的清洗溫度和50psig 壓力條件下，用2倍濃度的清洗液循環(huán)2小時(shí)。
3、沖洗并排放掉清洗液，用低電導(dǎo)率的水沖洗，保證濃水側(cè)和產(chǎn)水側(cè)都沖洗干凈。
4、標(biāo)準(zhǔn)條件下重新測(cè)試反滲透膜片，通量損失須小于5%，而透鹽率未增加。
2周浸泡
1、標(biāo)準(zhǔn)條件下測(cè)試膜片（225psi，77℉，2,000ppm氯化鈉溶液）。
2、在正常清洗溫度和濃度下浸泡2周。
3、沖洗并排放掉清洗液，用低電導(dǎo)率的水沖洗，保證濃水側(cè)和產(chǎn)水側(cè)都沖洗干凈。
4、按照步驟1重復(fù)測(cè)試，須沒(méi)有出現(xiàn)漏鹽率的增加。
